Coliseo Atómico
Prepárate para entrar al fantástico mundo de las batallas de robots, de una forma tecnológica, divertida y con componentes con precios razonables, sin necesidad de soldadura o complicadas conexiones.
En este capítulo se mostrarán proyectos relacionados a combates entre robots utilizando ESP32, AtomVM y componentes disponibles en el mercado.
Materiales
Los materiales para armar el carro están disponibles en el mercado chileno y tienen un valor razonable (menor a 2 UF).
-

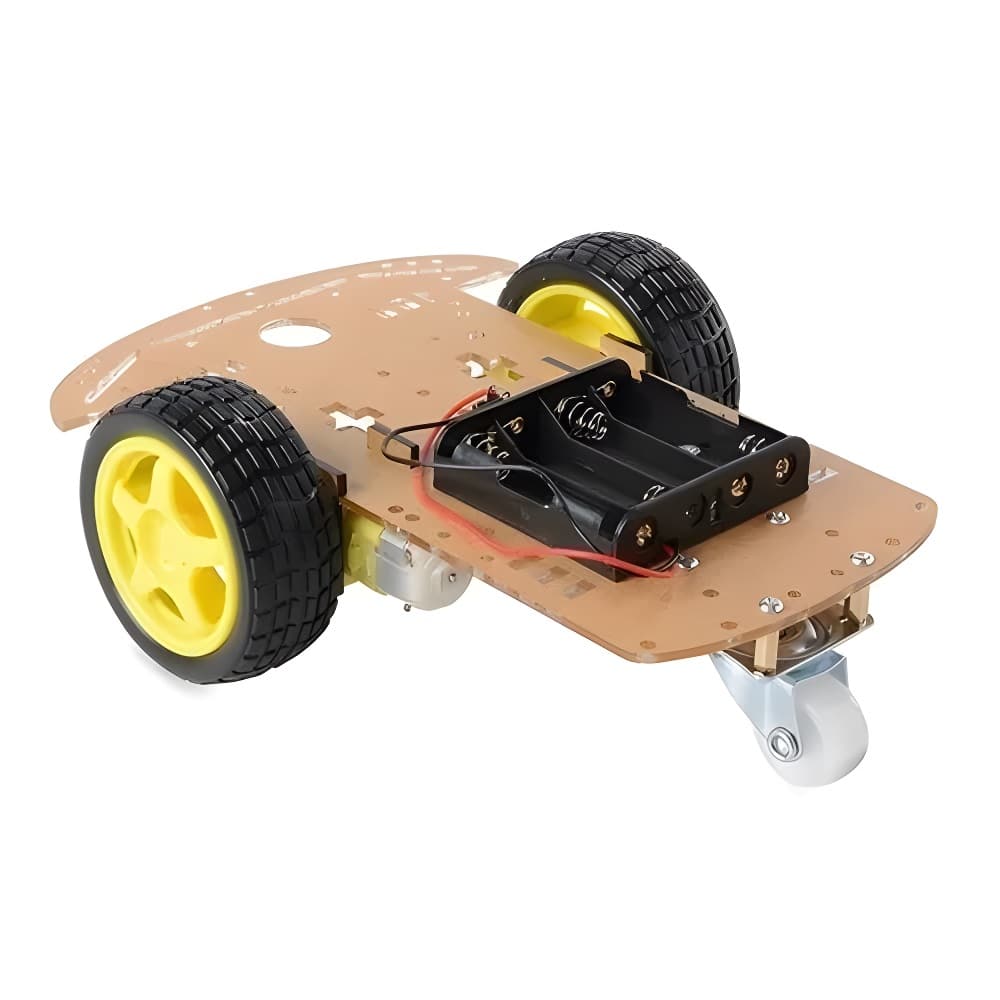

Carro y Motores DC: https://mcielectronics.cl/shop/product/kit-robotico-chasis-con-ruedas-motores-y-caja-reductoras-compatible-con-arduino-26429/
-
ESP32 (Dev Kit V1 - 30 pines): + Cables + Sensores + Actuadores: https://mcielectronics.cl/shop/product/kit-basico-de-inicio-de-componentes-electronicos-para-esp32-esp-32s/
-
L298N (Control de Motores): https://mcielectronics.cl/shop/product/contrzolador-de-motores-puente-h-l298n-25508/
-

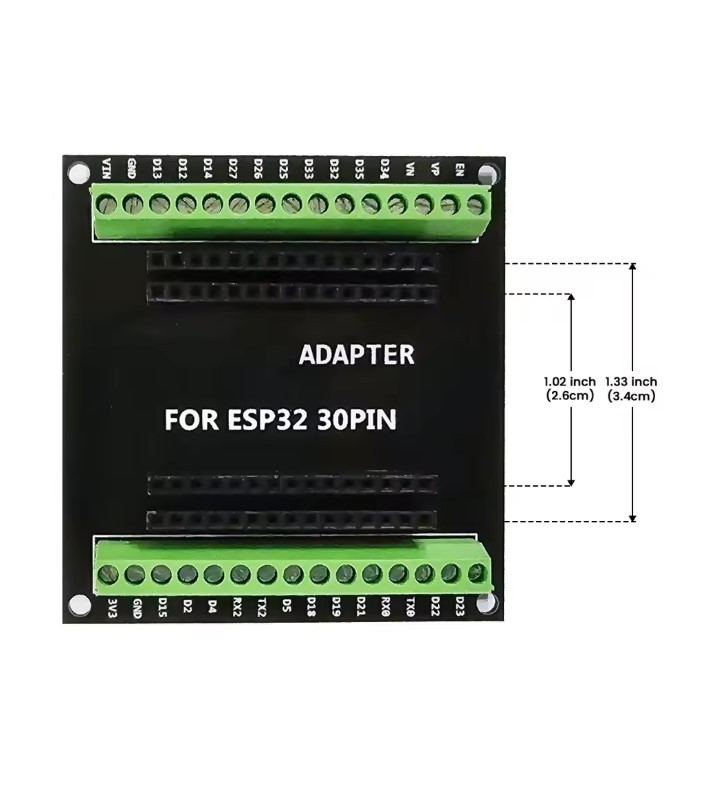

Adaptador de Expansión de ESP32 de 30 pines (Opcional): https://altronics.cl/base-esp32-30p-st?search=expansion
-
Pack de Servomotores: https://mcielectronics.cl/shop/product/pack-de-5-micro-servo-motores-sg90-9g/

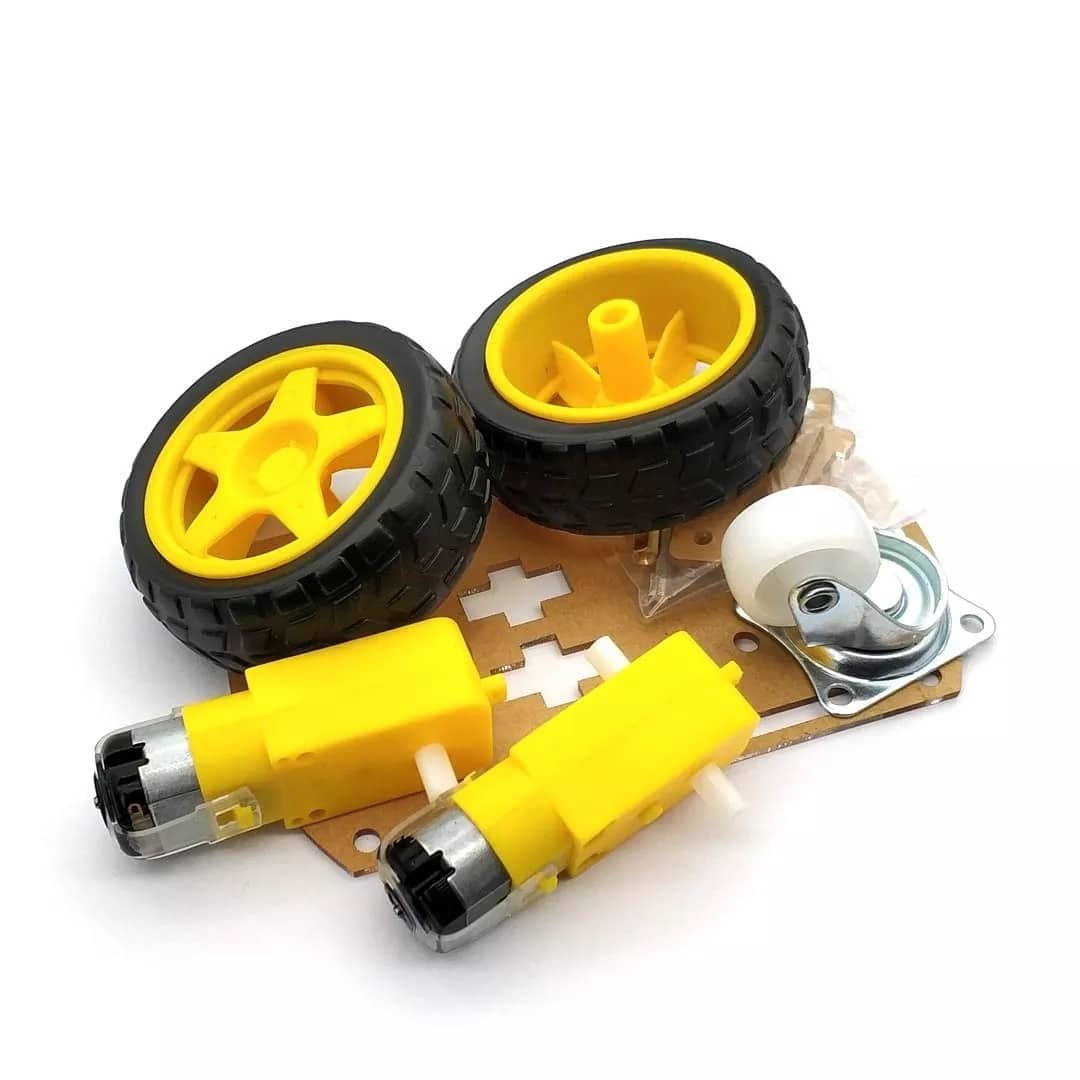

Motores DC
Los motores DC son utilizados para la movilización principal del robot en dos de sus ruedas (la tercera es una rueda de apoyo omnidireccional). Estos motores necesitan una batería de 5 a 9v y un L298N para controlar la dirección de cada motor de forma independiente.
-
Relaciones de Voltaje/Velocidad.
-
DC 3V, 160mA, 120 rpm/min, 100 rpm/min, 0.45 kg.cm;
-
DC 6V, 220mA, 200 rpm/min, 175 rpm/min, 1.0 kg.cm;
-
DC 7.2V, 250mA, 250 rpm/min, 210 rpm/min, 1.5 kg.cm.
-
Relación de los motores: 1:48
-
Tamaño de los motores: 65mm x 18mm x 22mm
-
Alimentación Voltaje: 3~9V
-
Corriente: 600mA
También es importante contar con un controlador L298N para controlar a los motores DC individualmente.

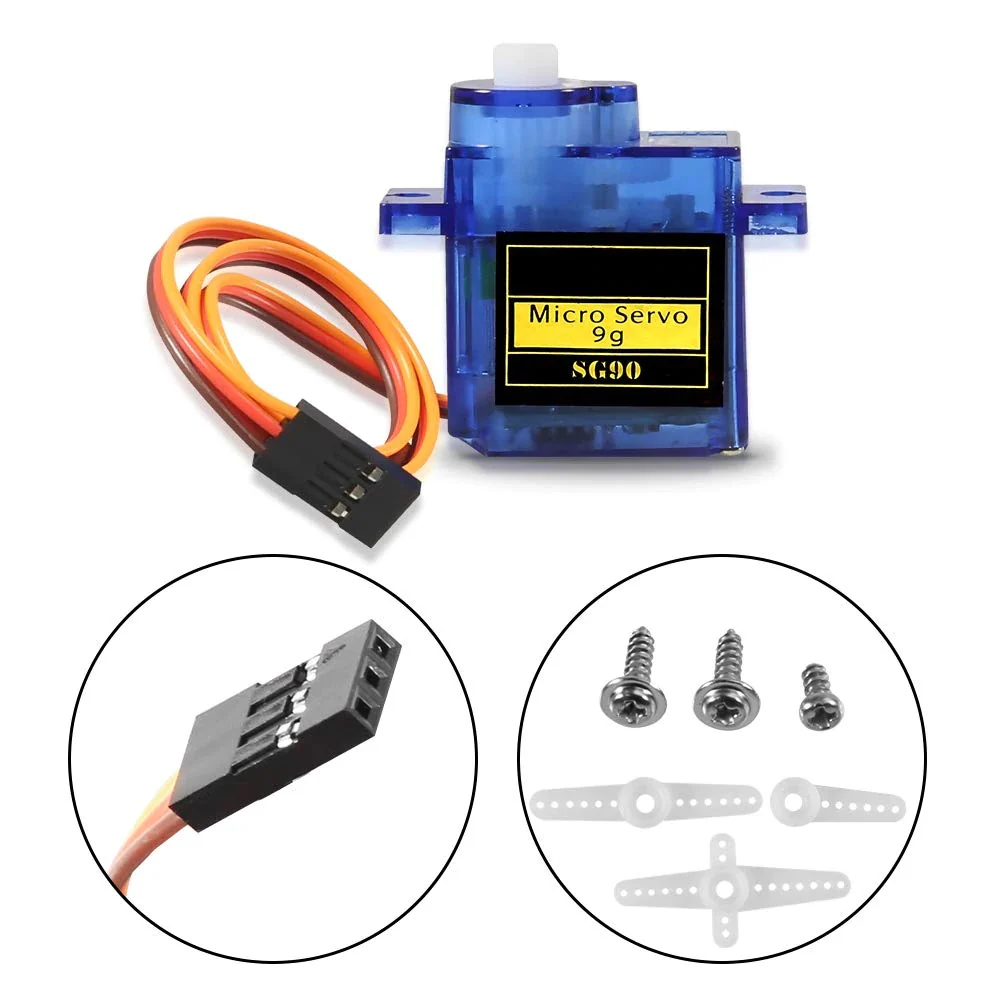

Servomotores SG90
Los servomotores son utilizados para herramientas que permitan complementar el robot o tener partes con movilidad controlada.
-
Torque a 4.8 volts: 1.2 kg/cm
-
Voltaje de operación: 4.0 a 7.2 volts
-
Velocidad de giro a 4.8 volts: 120ms / 60 º

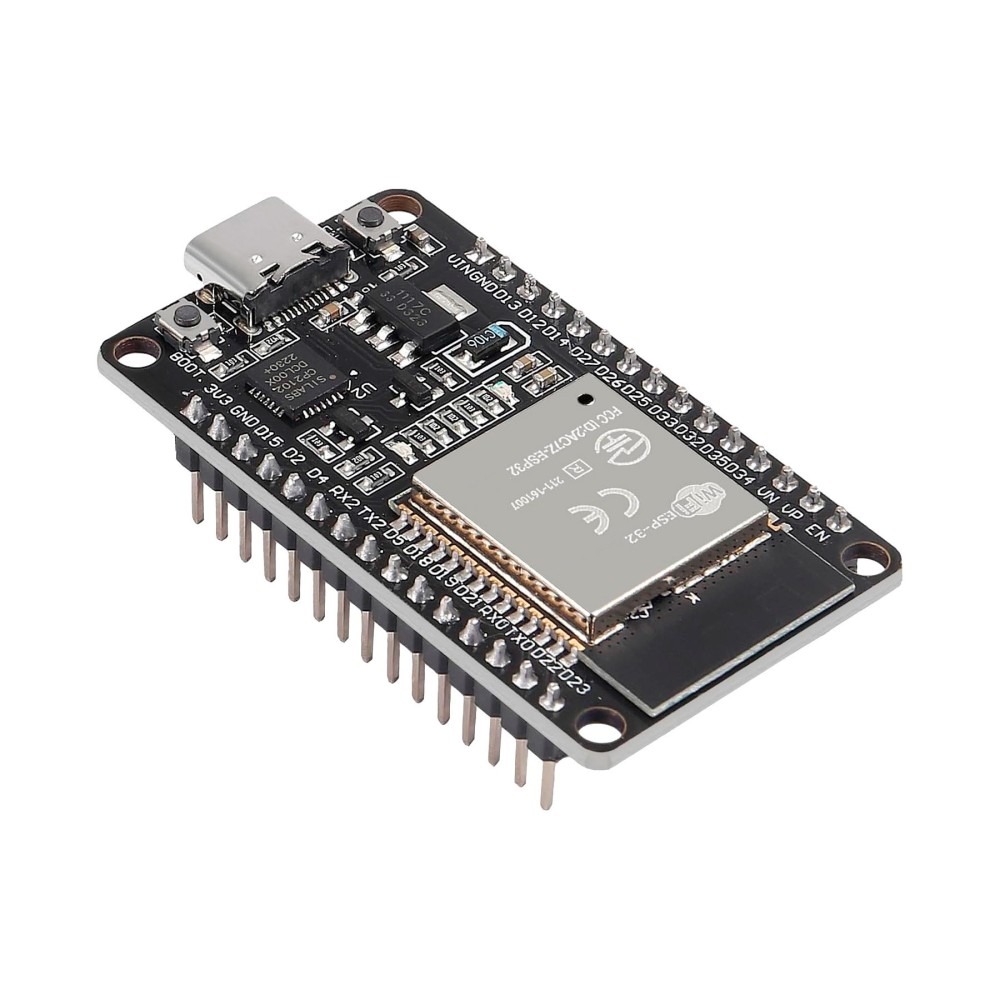

ESP32
Principal tarjeta de programación para AtomVM, cuenta con Wifi y Bluetooth incorporado y puede ser alimentada por USB. Adicionalmente y opcional es la compra de un adaptador de 30 pines para facilitar la conexión, caso contrario se puede usar cables hembra-macho para conectarlo a un protoboard y ocupar menos espacio.

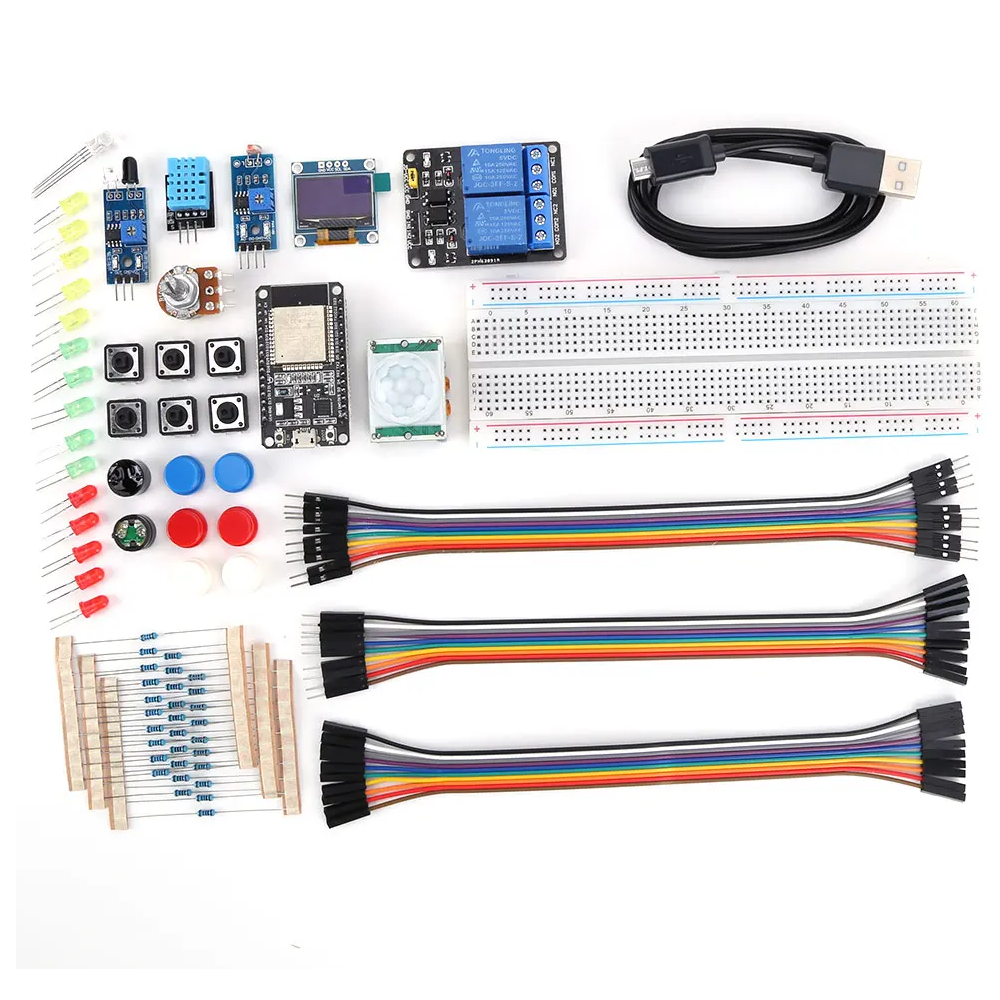

En el KIT de MCI incluye una variedad de componentes, aunque no necesariamente todos serán utilizados:
-
1 placa de desarrollo ESP32
-
1 x OLED de 0,96 pulgadas
-
1X Protoboard 830pts
-
1 X módulo para evitar obstáculos
-
1 módulo de fotorresistencia
-
1 X Módulo de temperatura y humedad DHT11
-
1 sensor de movimiento PIR de 2/2″
-
1 potenciómetro X (10K)
-
1 cable micro USB
-
30X resistencias (220R/1K/10K)
-
1 zumbador pasivo
-
1 X zumbador activo
-
1 Módulo de relé de doble canal de 5V
-
6X interruptores de botón
-
10 x Cable DuPont
-
10 x cable DuPont de pulgadas
-
10 x Cable DuPont
-
5 x LED rojo
-
5 x LED amarillo
-
5 x LED verde
-
2 LEDs RGB
Minifigura Lego
Se recomienda una minifigura Lego que represente al Auriga. Ver https://www.tiendalego.cl/ o alguna tienda similar para saber que personajes están disponibles.
Colosseo
Tal como en la roma antígüa y la era medieval se presentarán los siguientes eventos.
-
Lucha de Gladiadores
-
Carrera de Carros
-
Justa
-
Naumaquias (Batalla Naval)
Auriga
El Auriga es un personaje de lego pequeño que va sobre el carro robot. Si el auriga se cae del robot, el jugador pierde inmediatamente. Normalmente afirmado al carro de forma de que sea posible sacarlo con un golpe fuerte.
Globos
Los globos son la "vida" que tiene el carro robot. Si el globo se despega del carro o es reventado, el jugador pierde inmediatamente. Se debe usar los globos largos que permiten ser moldeados a una forma específica alrededor del carro. El globo debe rodear apropiadamente el carro en forma de "U" y estar con un nivel de aire de modo que sea de consistencia firme. Cada carro debe tener un color de globo diferente.
Lucha de Gladiadores
En un espacio circular de un diametro apropiado (como rueda de automóvil o bicicleta) dos carros y sus aurigas se enfrentan.
-
El carro puede ser controlado remotamente via Wifi o Bluetooth.
-
El carro debe contar con uno o más clavos (máximo 3) pequeños para reventar el globo.
-
El carro consiste en un acrílico con dos motores dc y una rueda omnidireccional.
-
Se permite que los clavos sean moviles con servomotores.
Carrera de Carros
Similar a la lucha de gladiadores en términos de fabricación de carros y aurigas.
-
La pista puede tener obstáculos que pueden reventar los globos.
-
El carro puede ser controlado remotamente via Wifi o Bluetooth.
-
Solo 2 clavos permitidos (uno en cada rueda)
Justa
La Justa consiste en derribar el auriga contrario con un palo ubicado en la parte superior del carro. Dos carros y sus arigas se enfrentan corriendo en línea recta y solamente separados por una línea. La pista es una "O" donde al llegar al final deben dar la vuelta y volver a intentar derriba al auriga oponente.
-
Los muros y límites de la pista pueden reventar los globos.
-
El carro puede ser controlado remotamente via Wifi o Bluetooth.
Naumaquias (Batalla Naval)
La naumaquia o batalla naval consiste en un robot náutico con el objetivo de derribar al auriga contrincante. Estas tienen un cañón de pelota de tenis de mesa (blanca), el cual puede ser usado para derribar al auriga contrario. También habrán pelotas de tenis de mesa de colores disponibles flotando en el agua que pueden ser recolectadas con redes del barco.
-
Botellas de plástico de bebidas. 1 de 3 litros y 2 de 500 cc.
-
El cañón puede ser impulsado con un sistema de catapulta onager.
-
Habrá una canasta especial para recolectar las pelotas de tenis de cada barco.
Puede haber una sola canasta y cada barco tiene pelotas de tenis de mesa de un color específico. Por ejemplo barco 1 tiene pelotas naranjas y barco 2 tiene pelotas verdes. Gana quien junte 2 pelotas de su color o derribe al auriga contrario con su cañón.
